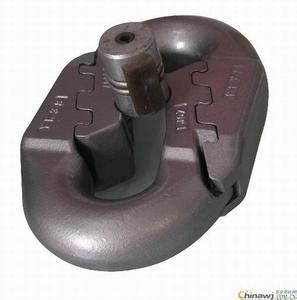

鋸齒環，弧齒環，鋸齒鏈接環，弧齒鏈接環，扁平鏈接環

規格d×p   d1)      p L max   b1  min b2  min h  max r1) r1)      m ax a  max

 14×50    14±0.6    50±0.6   80    17    54     17   24﹣20     20    34

18×64     18±0.6    64±0.6  102   20     66    23    28﹣20    34    46

22×86     22±0.7    86±0.9   132   24    85    27    35﹣20    46     58

24×86     24±0.8    86±0.9   136   26    29           38﹢20
26×92     26±0.8     92±0.9   146  28     97    33    41﹢20    49     63

30×108     30±0.9    108±0.1   170   32  109    36    47﹢20    55     72

 34×126    34±1.0     126±1.3    193  36  121    41    52﹢20    61     82

 38×137   38±1.1      137±1.4    215   40  134   46    58﹢20    67      92

42×152   42±1.3      152±1.5   238    44  150    51    64﹢20    73    101

注：倒角、弧面和過渡圓角應有盡量大的半徑。

 1）尺寸d和r在120°范圍內包保證不變。 2）僅在兩邊對稱適用（可協商確定
